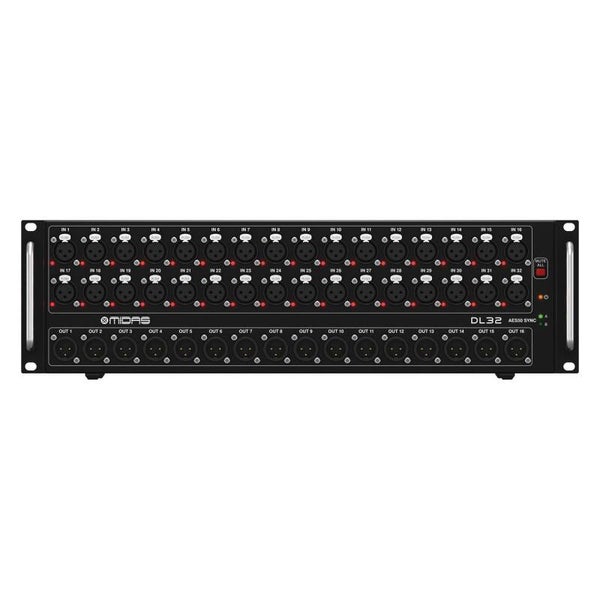

Midas DL32

Description complète

Fidélité audio supérieure grâce aux préamplis Midas

Le DL32 est équipé de 32 préamplificateurs de microphone Midas PRO, garantissant une qualité sonore exceptionnelle avec une capture audio d'une clarté cristalline. Chaque préamplificateur prend en charge une alimentation fantôme commutable de +48 V, pour les microphones dynamiques et à condensateur. Cette fonction est essentielle pour les ingénieurs du son et les studios d'enregistrement live qui exigent une haute fidélité et une qualité audio constante, offrant une base fiable pour les performances live et les enregistrements en studio.

Connectivité avancée pour des configurations polyvalentes

Doté de deux ports AES50 SuperMAC, le DL32 offre d'énormes options de connectivité, permettant de mettre en cascade des boîtiers de scène supplémentaires de la série DL sans avoir besoin d'une fusion ou d'un routeur. Cette souplesse d'installation est renforcée par les capacités de mise en réseau ULTRANET, qui facilitent les connexions directes aux systèmes de monitoring personnels et aux systèmes d'enceintes compatibles Turbosound. L'inclusion de deux sorties ADAT permet l'intégration avec l'équipement outboard, élargissant ainsi les possibilités de routage et faisant du DL32 un centre névralgique pour les configurations audio complexes.

Conçu pour les environnements exigeants

Le robuste châssis rackable 3U du DL32 est conçu pour résister aux exigences des tournées et des installations permanentes. Sa conception sans ventilateur garantit un fonctionnement silencieux, crucial dans les environnements de studio et de sonorisation live.

Contrôle et surveillance à distance pour des flux de travail efficaces

Les capacités de fonctionnement à distance du DL32 rationalisent les vérifications et les réglages du son, en permettant aux ingénieurs de contrôler les paramètres directement à partir du panneau avant ou d'une console connectée. La conception du boîtier de scène facilite une installation rapide et précise, avec des témoins LED d'état et une sortie casque pour un monitoring pratique sur scène. Cette combinaison de contrôle à distance et de surveillance directe du signal est inestimable pour garantir des niveaux sonores optimaux et la fonctionnalité du système pendant les événements live.

Caractéristiques

• Équipé de 32 préamplificateurs micro primés Midas Pro de Midas
• Chaque préampli dispose d'une alimentation fantôme 48V commutable
• 16 sorties de niveau ligne équilibrées électroniquement et à faible impédance
• La connectivité du système de monitoring personnel ULTRANET est idéale pour les applications de monitoring intra-auriculaire.
• Connectivité audio numérique et de contrôle pour les systèmes de haut-parleurs Turbosound avec des capacités de réseau ULTRANET
• Deux ports SuperMAC AES50 pour la mise en cascade de boîtiers de scène supplémentaires - pas de fusion ou de routeur nécessaire
• Mode de séparation automatique des scènes AES50 lors de la connexion entre les consoles d'avant-scène et de moniteur de la série M32 de Midas
• Deux sorties ADAT fournissent des sorties numériques à 32 canaux sur deux connecteurs optiques Toslink.
• 2 ports AES-3 (AES/EBU) pour connecter directement des contrôleurs de systèmes de sonorisation avec des entrées numériques
• Possibilité de fonctionnement à distance via un câble CAT5e blindé (jusqu'à 100 m de long)
• Fonction Mute All pour patcher discrètement n'importe quelle entrée sur scène
• Entrée/sortie MIDI pour une communication bidirectionnelle entre les consoles de la série M32 de Midas et les appareils MIDI sur scène.
• Neutrik Ports réseau EtherCON AES50 et ULTRANET
• Le châssis robuste à montage en rack 3U garantit une durabilité optimale pour les applications portables.
• Alimentation à découpage universelle à variation automatique pour un fonctionnement dans le monde entier (100 à 240V)
• Conçu et fabriqué aux États-Unis Kingdom

Spécifications

• Conversion A/N/N/A : 24 bits à 44,1/48 kHz, plage dynamique de 114 dB (pondérée A) (Cirrus Logic A/N CS5368, D/A CS4398)
• Latence des E/S en réseau : 1,1 ms (entrée du boîtier de scène > traitement de la console > sortie du boîtier de scène)
• Préamplis micro programmables Midas: 32 (XLR symétrique)
• Sorties ligne : 16 (XLR symétrique)
• Sorties AES/EBU : 2 (AES3 XLR)
• Ports AES50 : 2 (réseau SuperMAC, Neutrik EtherCON)
• Sortie ULTRANET : 1 (RJ45, pas d'alimentation livrée)
• Entrées MIDI : 1
• Sorties MIDI : 1
• Sorties ADAT : 1 (Toslink)
• Ports USB : 1 (type-B, pour les mises à jour du système)
• Impédance d'entrée XLR : 10 kOhms
• XLR sans écrêtage Niveau d'entrée max : +23,5 dBu
• THD+Bruit :
  • Gain unitaire, sortie 0 dBu :
  • Gain +45 dB, sortie 0 dBu :
• Alimentation fantôme : 48V, commutable par entrée
• Bruit d'entrée équivalent :
• CMRR :
  • A 1 kHz, gain unitaire : >70 dB (typique)
  • A 1 kHz, gain de +45 dB : >90 dB (typique)
• Réponse en fréquence : 20 Hz - 20 kHz, 0 dB à -1 dB (fréquence d'échantillonnage de 48 kHz, quel que soit le gain)
• Plage dynamique : 107 dB, 22 Hz - 22 kHz, non pondéré (entrée micro analogique vers sortie analogique)
• Plage dynamique A/N : 109 dB, 22 Hz - 22 kHz, non pondéré (préampli micro vers convertisseur)
• Plage dynamique N/A : 110 dB, 22 Hz - 22 kHz, non pondéré (convertisseur et sortie)
• Rejet de diaphonie : 100 dB (à 1 kHz, canaux adjacents)
• Impédance de sortie XLR : 50 Ohms
• Niveau de sortie max. Leveler de sortie : +21 dBu
• XLR Niveau de bruit résiduel :
  • Gain unitaire :
  • Sourdine :
• Mise en réseau AES50 SuperMAC : 2 x 48 canaux, bidirectionnel (à 48 ou 44,1 kHz, PCM 24 bits)
• Longueur du câble AES50 SuperMAC : Jusqu'à 100 m (CAT5e blindé)
• Réseau ULTRANET : 1 x 16 canaux, unidirectionnel (à 48 ou 44,1 kHz, PCM 22 bits)
• Longueur du câble ULTRANET : Jusqu'à 75 m (CAT5 blindé)
• Sortie ADAT : 2 x 8 canaux, unidirectionnelle (à 48 ou 44,1 kHz, PCM 24 bits)
• Longueur du câble optique Toslink : 5 m (typique)
• Sortie AES/EBU : 2 x 2 canaux, unidirectionnelle (à 48 ou 44,1 kHz, PCM 24 bits)
• Longueur du câble XLR : 5 m (typique) (110 Ohms équilibré)
• Livré : 100-240 V (50/60 Hz) auto-rangement / mode commutation
• Consommation électrique : 55W
• Température de fonctionnement standard : 5 pouces à 40 pouces
• Dimensions : 483 mm x 242 mm x 138 mm 483 mm x 242 mm x 138 mm / 19'' x 9,5'' x 5,4''
• Poids : 5.7 kg / 12.5 pouces
• Code produit : DL32
